3D Szkennelés

A lézertechnikát a geodéziai mérőműszereknél már korábban is alkalmazták, elsősorban a mérőállomások esetében. A fotogrammetria, mint a geodézia egyik ága jóval több információt nyújthat, mint a földi, mérőállomásos eljárás, azonban szűkebb körben alkalmazható. Cégünknél, a Roden Mérnöki Irodánál 2006-ban került beszerzésre egy Trimble GX 3D lézer térszkenner, amely a legmodernebb szkenner és vele a munka mintegy ötvözete a földi és a fotogrammetriai geodéziai eljárásoknak.

A térszkenner alapvetően visszaverő felület (prizma) nélkül, lézer technikával (digitális kamerával kiegészítve) 3 dimenziós pontokat határoz meg a mérendő tárgy felületéről. A pontok sűrűsége a felbontás beállításával adható meg, akár fénykép minőségben is! Az eredmény egy 3D-s pontokból álló „pontfelhő”, egy vektoros digitális állomány, amely precíz, hagyományos eszközökkel elérhetetlen részletességű modellje a műtárgynak akár valós színekben is, így tökéletes alapja lehet a tervezésnek!

Az eszköz pontossága 100-150 méter hosszon 1 cm alatti, így a felmérés eredményeképpen igen pontos és részletes digitális (terep)modell állítható elő a legkülönbözőbb létesítményekről. Készíthetők szintvonalrajzok, térfogatmérések alapján köbtartalom számítások, ill. különféle térbeli elemzések is elvégezhetők. A műszer segítségével olyan tárgyak, felületek mérése is elvégezhető, melyek a hagyományos geodéziai módszerekkel nem, vagy csak nagyon körülményesen mérhetők.

A Trimble GX 3D szkenner nagysebességű letapogatólézert és videókamerát tartalmaz, amely hihetetlen mennyiségű koordinátát és képet képes begyűjteni! Hordozható, sokcélúan használható, masszív, jól bírja az időjárás viszontagságait és végül, de nem utolsó sorban,- úgy „gondolkodik” mint egy földmérő! (Más típusú szkennerek jelenleg még nem ilyen intelligensek!)

Mivel földmérők tervezték földmérőknek, így mindazon „szolgáltatást” nyújtja, mint a mérőállomások, pl. két tengelyű kompenzátor, tájékozások, egy pontos, több pontos szabad-álláspont létesítés, stb. Ennek eredményeképpen a mérés már a terepen ellenőrizhető, és belőle már többféle adat is nyerhető.

Terepi mérésvezérlőként használhatunk laptopot, vagy Recon kontrollert is. A laptop vezérlő szoftverében (PointScape) több funkció elérhető, de az egyszerűbb mérésekhez gyorsabb, hatékonyabb lehet a Recon (PocketScape). A teljes mérési folyamatot ezek a szoftverek vezérlik, mivel a műszerben nincs memória.

A mérési folyamat viszonylag egyszerű. A geodéziai tájékozás után a kamera segítségével egy panorámaképet készítünk, és ezen jelöljük ki ablakkal a mérendő felületet. A mérés előtt fontos beállítani a kívánt felbontást. Természetesen egy állásból több ablak is mérhető különböző felbontásokkal. Kép a képben is lehet mérni, vagyis egy ablakon belül is meg lehet mérni egy további ablakkal valamely olyan részt, amelyet nagyobb felbontásban szeretnénk látni.

3. ábra: PointScape mérésvezérlő szoftver

A mérés irodai feldolgozása külön szoftverekkel készül. A RealWorks szoftver a mérések zajtól való megtisztítására, terepmodell, szintvonal készítésére, hossz- és keresztszelvény előállításra szolgál. A 3D Ipsos szoftver leginkább felületmodellezésre használható (pl. csővezetékek).

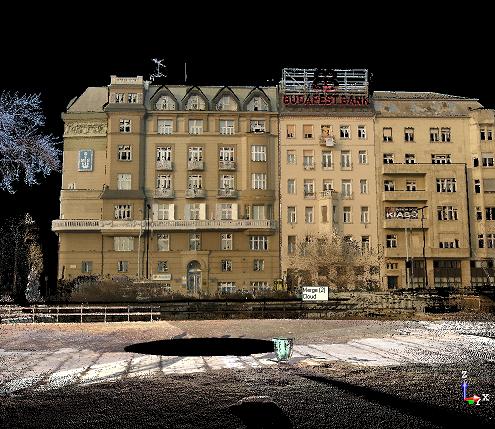

4. ábra: RealWorks szoftverrel készülő modell
